Porte scorrevoli per celle frigorifere in bassa temperatura

18 Ottobre 2023
Posted by Miv srl

Le celle frigorifere a temperatura negativa possono essere particolarmente soggette a scambi termici anche notevoli e di conseguenza la porta riveste un’importanza fondamentale nell’ambito del mantenimento della cosiddetta “catena del freddo”.

Nell’ambito delle porte scorrevoli adatte a celle frigorifere per il congelamento e conservazione di diversi tipi di alimenti, derrate alimentari e di tutto ciò che deve essere stoccato a basse temperature, la MIV Insulating Systems propone diversi modelli che si possono adattare a molte tipologie di celle frigorifere, con uno scorrimento che può essere sia leggero che pesante, in diversi materiali (PVC e/o alluminio) e tipologia (piatte oppure ad “L”).

Il modello base di porta scorrevole per temperatura negativa (con un range da 0 a -25 °C) ha un’applicazione solamente per interno e la sua installazione può essere effettuata sia su panello che su muratura. Il battente è iniettato con poliuretano espanso “PUR” completamente privo di CFC (Cloro-Fluoro-Carburi) ed ha una densità variabile dai 40 ai 42 kg/mc ed è sostenuto da staffe e carrucole in tecnopolimero; è scorrevole su di un binario in alluminio anodizzato con copri-binario ed il suo bordo è costruito in alluminio con uno spessore che può andare da un minimo di 90 ad un massimo di 120 mm.

La guida inferiore è anch’essa in alluminio anodizzato e viene applicata direttamente sul pannello; l’intero sistema di scorrimento risulta quindi adatto per battenti di porte aventi dimensioni medio – grandi

Il telaio è costruito in PVC e la misura è pari a mm 140.

Il rivestimento del battente, sia quello interno che esterno, è in lamiera plastificata bianca (a richiesta anche in acciaio inox).

La porta è dotata di doppia guarnizione in EPDM sia per quanto riguarda la tenuta perimetrale che quella inferiore con la resistenza che può essere applicata sia sul telaio che all’interno della guarnizione, inoltre di serie viene montata una maniglia di apertura MIV a leva interna ed esterna e la soglia angolare è del tipo in alluminio. Le dimensioni massime della luce di questo tipo di porta è pari a 250 cm in larghezza e di 340 cm in altezza.

In alcuni modelli, come ad esempio il 900BT, il battente viene sostenuto da staffe e carrucole che sono costruite in tecnopolimero mentre lo scorrevole viene montato su di un binario in alluminio anodizzato con relativo copri-binario mentre la guida inferiore, sempre in alluminio anodizzato, viene applicata direttamente sul pannello.

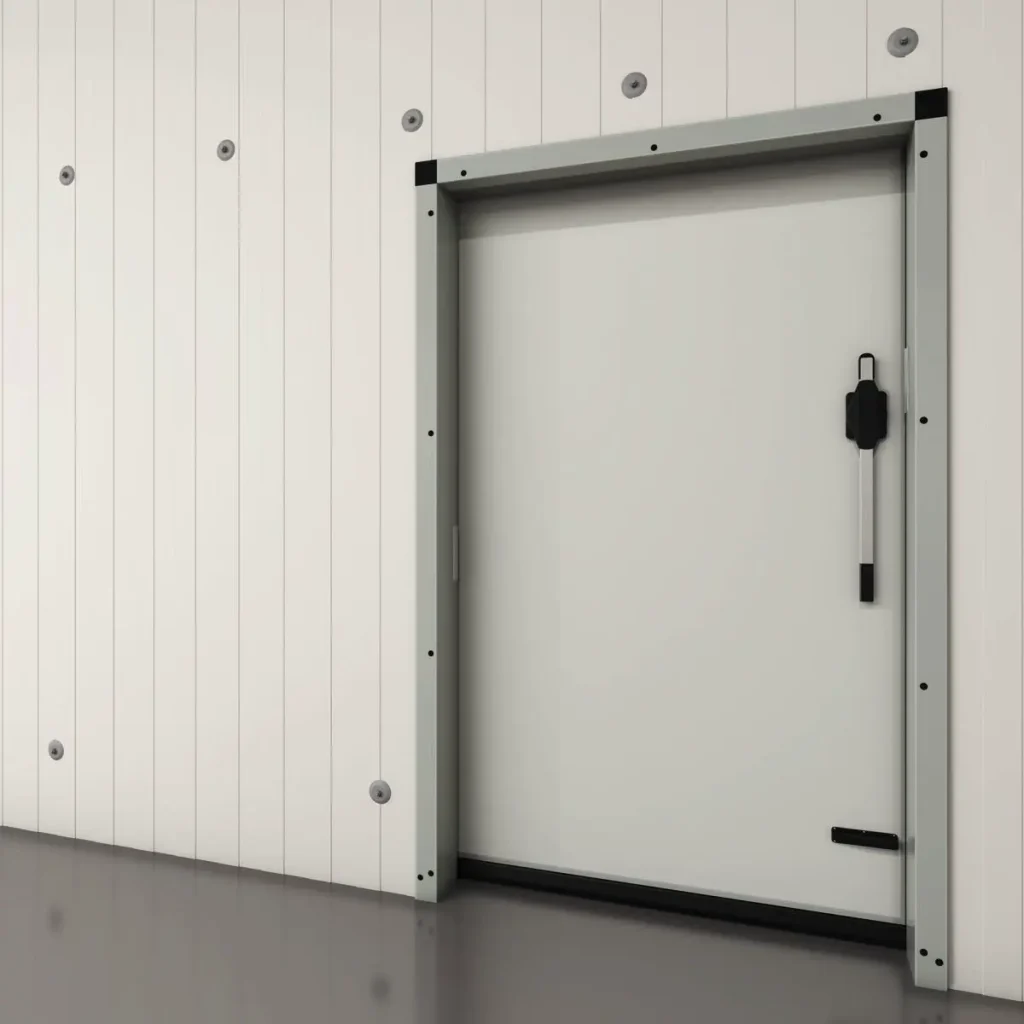

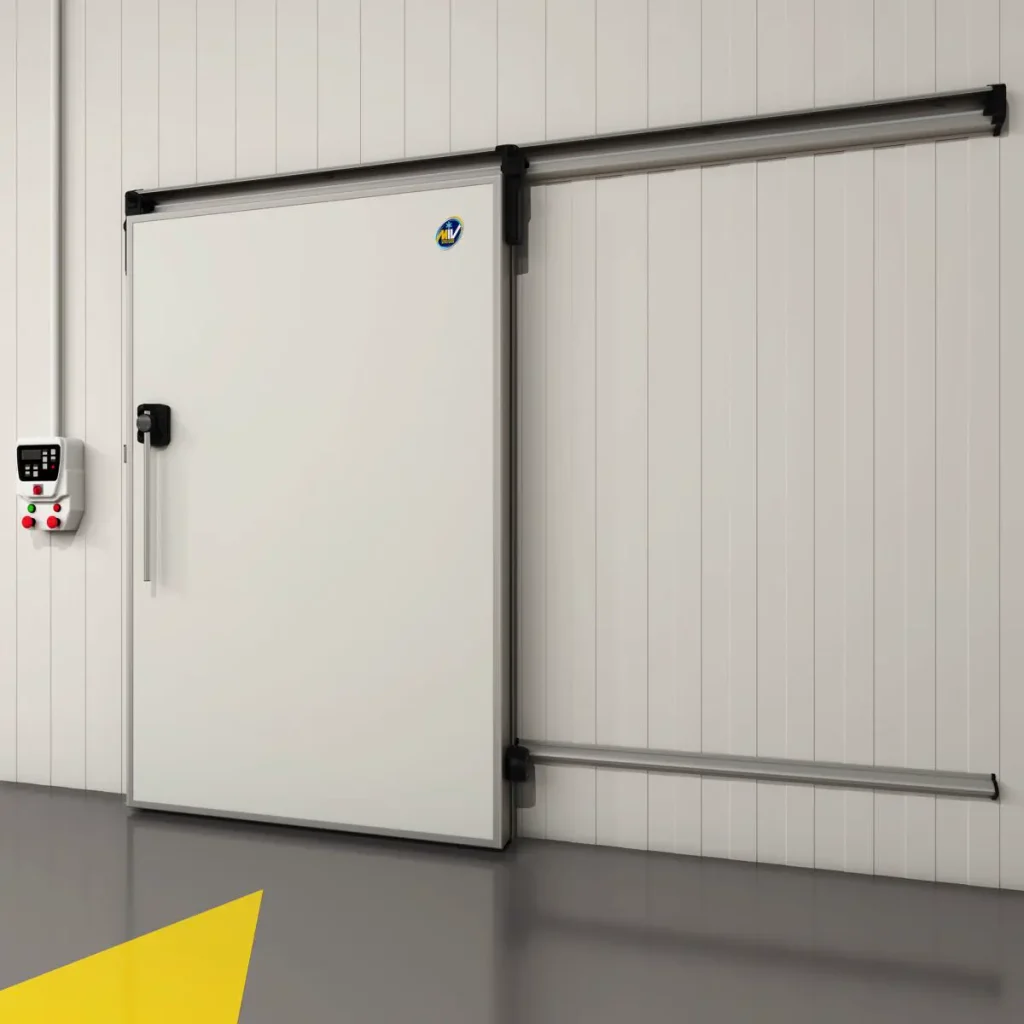

Immagini porta per celle frigorifere Modello 900BT

Il telaio è del tipo abbracciante ad “L” avente dimensione 140 mm di larghezza e 45 mm di profondità ed è costruito in PVC; esso inoltre permette l’inserimento di moduli aggiuntivi per il raggiungimento dello spessore sia riguardante il pannello che la controporta in PVC, disponibile come variante in alluminio; questo sistema di scorrimento risulta particolarmente adatto per battenti relative a porte di medie e grandi dimensioni.

In associazione viene fornita la maniglia di apertura MIV con il sistema a leva sia interna che esterna che la soglia angolare in alluminio riscaldata.

Tutte le porte scorrevoli adatte a celle frigorifere per il congelamento e per la temperatura negativa possono essere installate su supporto in muratura o su pannello coibentato, con impiego esclusivamente per locali interni. Opzionale la possibilità di implementare la porta con un sistema di automazione progredito, che consente di ridurre al minimo il tempo ciclo di apertura e chiusura della porta stessa.

Nel caso di celle frigorifere negative di tipo industriale è presente il modello 900BTI che consente di essere applicata nei locali dei grandi magazzini frigoriferi oppure nelle celle per congelamento in quanto, essendo particolarmente robusta, risulta perfettamente adatta ad un uso gravoso per accessi di grandi dimensioni.

La sua particolarità sta nel battente, come i modelli precedenti, sostenuto da staffe e carrucole maggiorate aventi diametro mm 92 in tecnopolimero, mentre lo scorrevole poggia su un binario in alluminio anodizzato con relativo copri-binario.
